Holden Barina TM (2012 – 2016) Fuse Box Diagrams & Location

The Holden Barina TM (2012–2016) fuse box protects important electrical systems and helps diagnose electrical faults. This article covers the fuse box locations, fuse assignments, and diagrams, making it easier to identify the correct fuse and understand its purpose.

Fuse Box Location

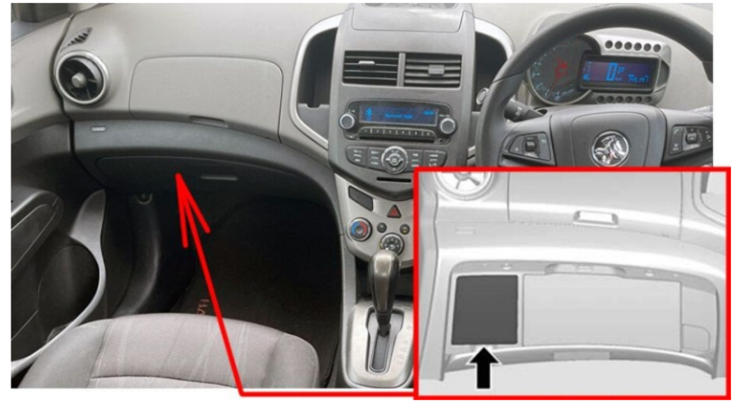

Passenger Compartment Fuse Box

The interior fuse box is located in the glove box. To remove the cover: open the glove box; pull up on the lower edge of the cover.

Passenger-Compartment-Fuse-Box-Location-29

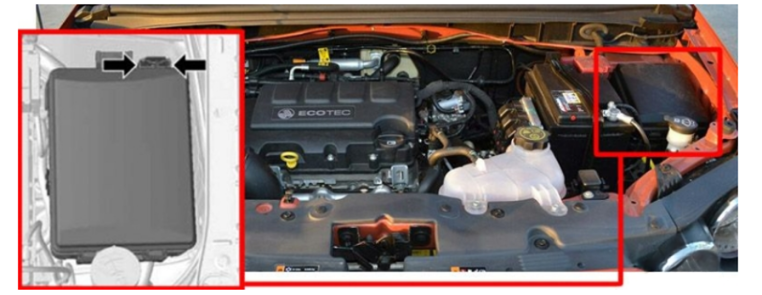

Engine Compartment Fuse Box

Lift upwards and remove the cover.

Engine-Compartment-Fuse-Box-Location-25

Fuse Box Diagrams

Passenger Compartment Fuse Box

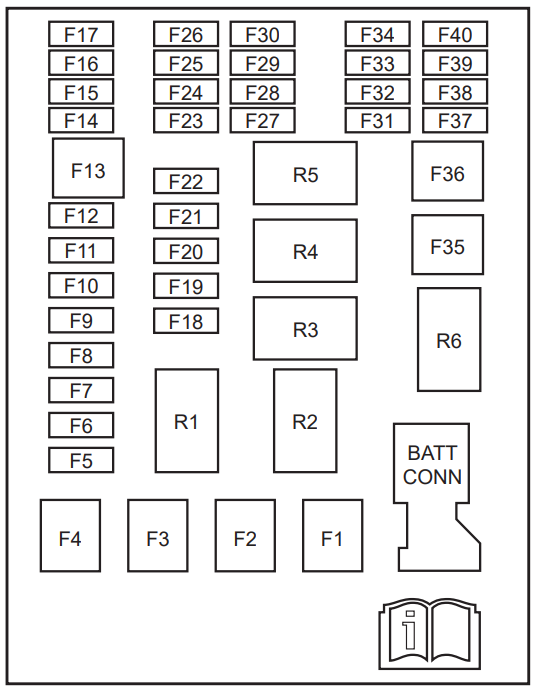

Holden Barina( 2012 & 2013)

Passenger-Compartment-Fuse-Box-Diagram-23

Fuse/Relay Description Rating
F1 SPARE —
F2 SPARE —
F3 PWR WNDW EXP DRV 20A
F4 SPARE —
F5 BCM1 20A
F6 BCM2 20A
F7 BCM3 30A
F8 BCM4 30A
F9 BCM5 25A
F10 BCM6 20A
F11 BCM7 20A
F12 BCM8 30A
F13 SPARE —
F14 L/GATE 10A
F15 AIRBAG 10A
F16 DLC 15A
F17 DLIS 2A
F18 HVAC 10A
F19 CHEVYSTAR 10A
F20 SPARE —
F21 TRAILER 20A
F22 AUDIO 15A
F23 SPARE —
F24 DIC 10A
F25 SPARE —
F26 IPC 10A
F27 AIRBAG RUN/CRANK 10A
F28 IPC AOS 10A
F29 SPARE —
F30 HEADLAMP ALC 10A
F31 SPARE —
F32 HVAC 10A
F33 CLOCKSPRING 2A
F34 TRAILER RUN/CRANK 10A
F35 PWR WNDW FRONT 25A
F36 PWR WNDW REAR 25A
F37 SPARE 20A
F38 CIGAR APO 20A
F39 SUNROOF 10A
F40 SPARE 10A
R1 SPARE —
R2 SPARE —
R3 L/GATE RELAY —
R4 SPARE —
R5 RUN RELAY —
R6 RAP/ACCY —

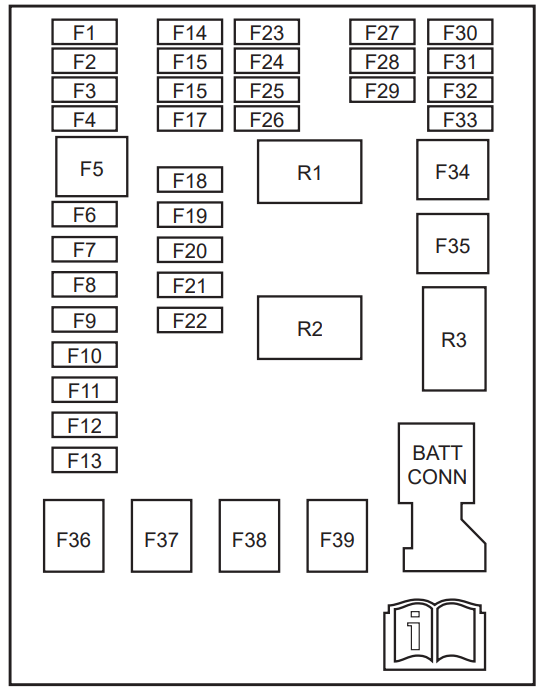

Holden Barina( 2014-2016)

Passenger-Compartment-Fuse-Box-Diagram.1

Fuse/Relay Description Rating
F1 DLIS 2A
F2 DLC 15A
F3 AIRBAG 10A
F4 L/GATE 10A
F5 SPARE 20A
F6 BCM8 30A
F7 BCM7 20A
F8 BCM6 20A
F9 BCM5 25A
F10 BCM4 30A
F11 BCM3 30A
F12 BCM2 20A
F13 BCM1 20A
F14 IPC 10A
F15 ONSTAR 10A
F16 URPA 10A
F17 RAIN SNSR 5A
F18 AUDIO 15A
F19 TRAILER 20A
F20 VLBS/FCA/LDW 10A
F21 CHEVYSTAR 4A
F22 HVAC 10A
F23 HDLP ALC 10A
F24 CLUTCH SW 7.5A
F25 IPC AOS 10A
F26 AIRBAG RUN/CRANK 10A
F27 TRAILER RUN/CRANK 10A
F28 CLOCKSPRING 2A
F29 HVAC 10A
F30 SPARE 10A
F31 S/ROOF SW 10A
F32 CIGAR APO 20A
F33 SPARE 20A
F34 PWR WNDW REAR 25A
F35 PWR WNDW FRONT 25A
F36 DCDC CONV 30A
F37 PWR WNDW EXP DRV 20A
F38 PTC2 60A
F39 PTC1 40A
R1 RUN RELAY —
R2 L/GATE RELAY —
R3 RAP/ACCY —

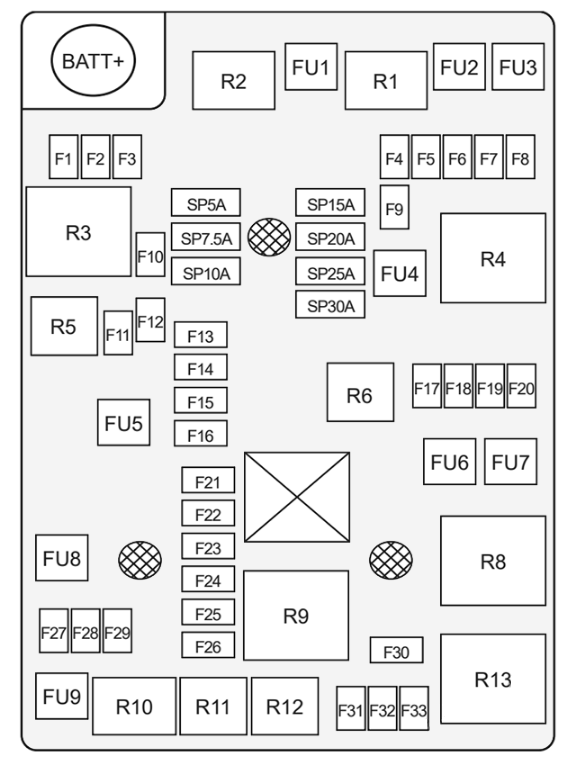

Engine Compartment Fuse Box

Engine-Compartment-Fuse-Box-Diagram-22

Position Function Rating
F1 ABS Valve 30A
F2 Sunroof 20A
F3 Spare 25A
F4 Rear Wiper 20A
F5 RVC 5A
F6 ABS Oil 5A
F7 AOS/ROS 5A
F8 OSRVM 7.5A
F9 Spare 20A
F10 RR WDW Defog 30A
F11 Spare 15A
F12 OSRVM HTD 7.5A
F13 Heated Seat Front 25A
F14 FSCM 1 20A
F15 Flex Fuel 10A
F16 Washer 10A
F17 Fuel Pump 20A
F18 ECM — 2012–2014; ECM 5 — 2015–2016 10A
F19 FSCM 2 — 2012–2014; FSCM 2/Leveling — 2015–2016 10A
F20 TCM — 2012–2014; TCM 1 — 2015–2016 10A
F21 ECM 1 10A
F22 Coil 10A
F23 ECM 4 10A
F24 ECM 3 10A
F25 ECM 2 20A
F26 Injector/IG Coil 15A
F27 ECM 15A
F28 A/C Clutch 10A
F29 TCM 15A
F30 Horn 15A
F31 Front Fog 10A
F32 High Beam LH 10A
F33 High Beam RH 10A
FU1 ABS Pump 40A
FU2 Front Wiper 30A
FU3 Blower 40A
FU4 Run/Crank IEC 30A
FU5 Spare 30A
FU6 Cool Fan K5 40A
FU7 Cool Fan K4 30A
FU8 EVP 20A
FU9 Start 25A
R1 Front Wiper Control —
R2 Front Wiper Speed —
R3 Rear Defog —
R4 Run/Crank —
R5 Spare —
R6 Fuel Pump —
R8 Cool Fan K3 —
R9 P/T —
R10 Start —
R11 A/C Clutch —
R12 High Beam —
R13 Cool Fan K1 —
